PN结物理特性实验仪 TP-PNB-1

本实验设备采用微电流源为PN结供应正向电流,并通过调整电流大小,获取PN结两端的正向压降值。同时,本设备配备了温度控制系统,用于测量在不同温度条件下PN结的伏安特性曲线。通过对PN结电压、电流与温度之间关系的深入研究,我们可以获得玻尔兹曼常数k、灵敏度S以及硅材料的禁带宽度等重要参数。

型号：

TP-PNB-1

应用：

PN结物理特性实验仪

关键词：

PN结物理特性实验仪 TP-PNB-1

所属分类：

物理教学

光电综合实验

咨询热线：

022-88289916

产品咨询

详情描述

主要实验内容

1.在室温下,测绘PN结正向电压随正向电流的变化曲线,求得玻尔兹曼常数;

2.在不同温度下,测绘PN结正向电压随正向电流的变化曲线,求得玻尔兹曼常数;

3.恒定正向电流条件下,测绘PN结正向压降随温度的变化曲线,计算结电压随温度变化的灵敏度;

4.计算在0K时半导体(硅)材料的禁带宽度。

仪器特点

1.运用数字化编码器进行精确调节,确保稳定性。

2.通过按键轻松切换测量范围,操作便捷,读数准确。

3.采用PID调节温控,实现快速且稳定的温度调节。

规格参数

1.恒流源：电流输出范围:10nA—10mA;分辨率1nA;3位半数显
2.电压表：量程:0-1.999V;3位半数显
3.温控电源：控温范围：室温～100℃,控温精度±0.1℃,分辨率0.1℃ 控温方式：PID控制,半导体加热和制冷功能
4.温度传感器：Pt1005.PN结样品：小功率NPN硅晶体三极管(2SC1815、S9013)的CB结短路而形成的PN结

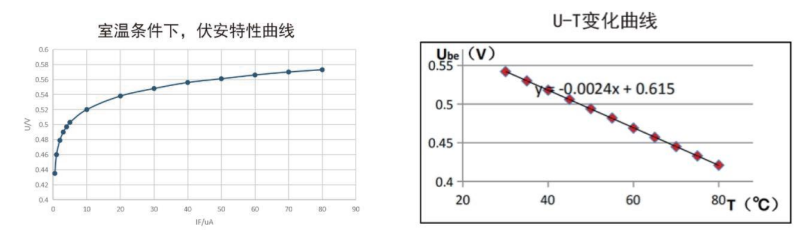

实验数据图
